Hardware

Der iSAudioPlayer besitzt ein kleines, leichtes Aluminiumgehäuse mit überschaubaren Anschlussmöglichkeiten. Per USB-Programmierschnittstelle oder Netzwerk-Anschluss kann der Player programmiert werden. Über Audio Out kann ein Lautsprecher oder iSHearo Einhandhörer angeschlossen werden. Da kein Verstärker integriert ist, kann ein externer Verstärker nach Bedarf dazwischen geschaltet werden.

Technische Daten

• Debian, ARM64 , 4GB LPDDR4 RAM

• 8 GB SD-Karte für Betriebssystem und Dateispeicher

• 3,5mm Audioausgang

• 8 potentialfreie Eingänge

• Zubehör: USB-C Netzteil.

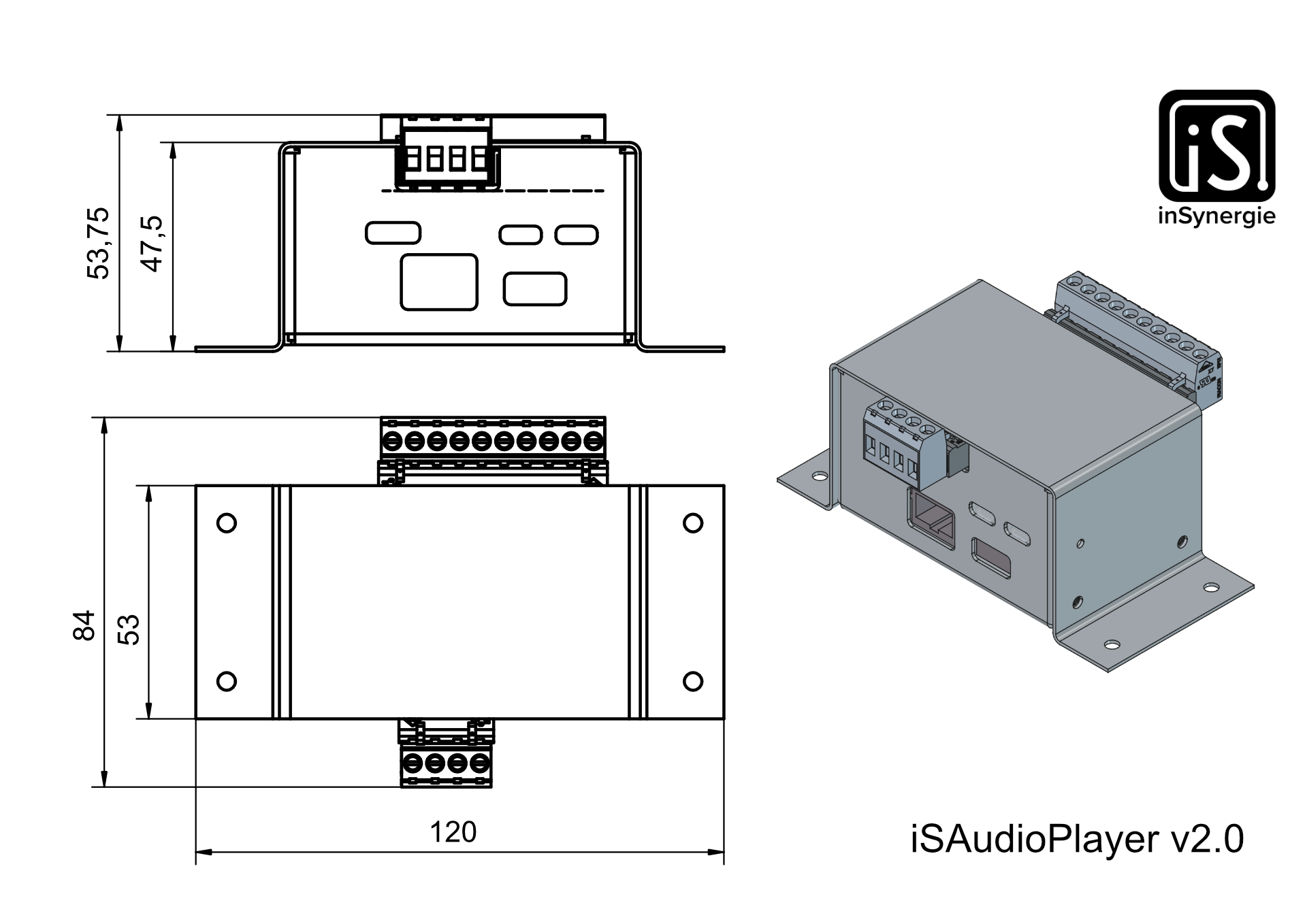

• Abmessungen: 120 x 53 x 54 mm

• Gewicht: 135 g

• Anschlüsse: USB C Power, Netzwerk, Audio Out 3.5 Audioklinke, USB Programmierschnittstelle, USB Audio Output, Klemmblock mit 8 Inputs

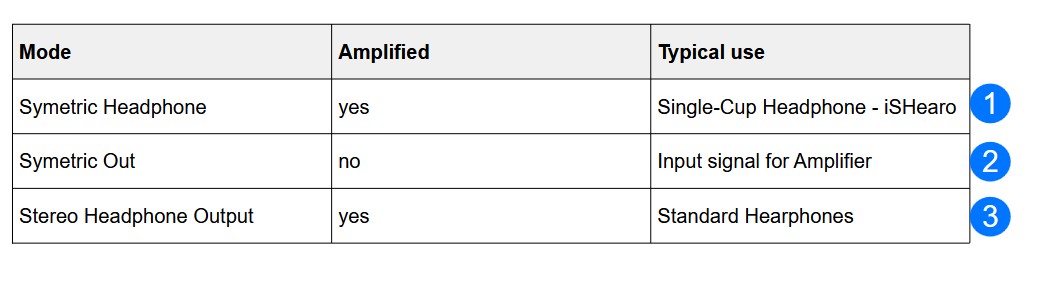

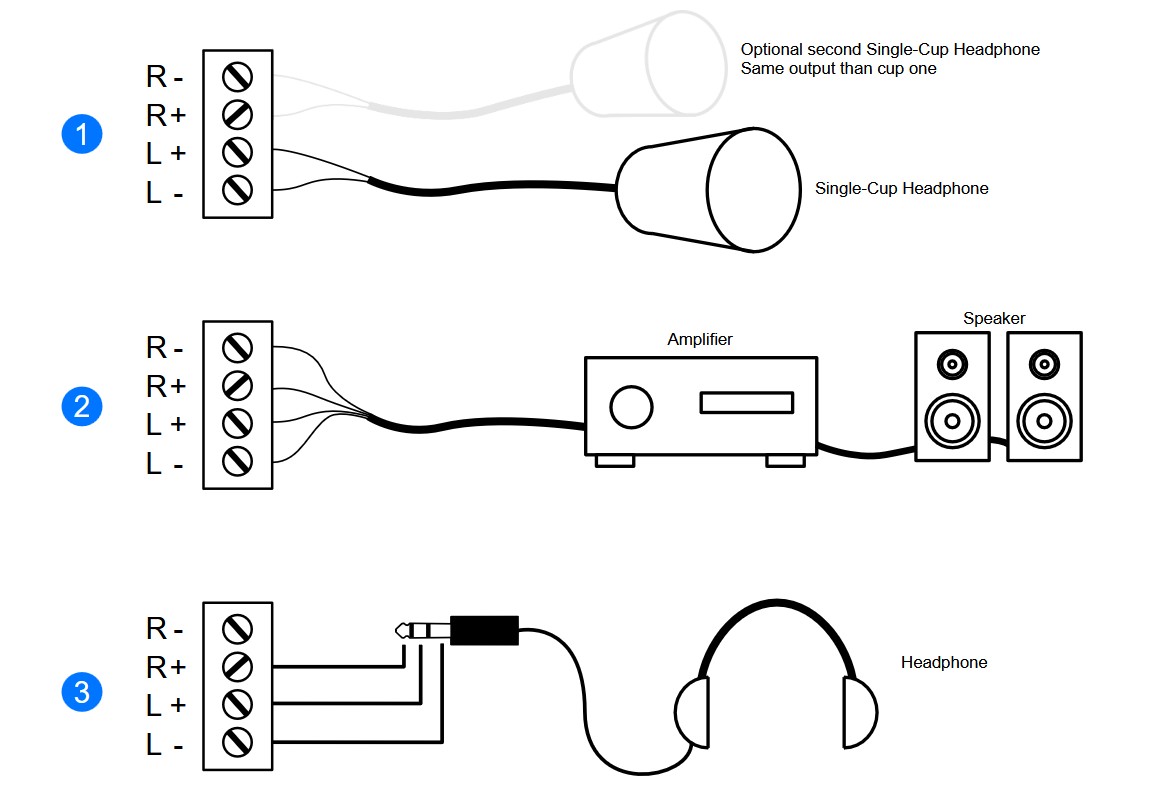

Analogausgangskonfigurationen

Infos zum Stereo-Audio-DAC

Die neue Generation iSAudioPlayer 2.0 enthält einen TAD5242-Hardware-gesteuerten Stereo-Audio-DAC mit einem Dynamikbereich von 120 dB sowie einen Kopfhörer- und Line-Treiber.

Das Gerät unterstützt die Wiedergabe von zwei Kanälen über den leistungsstarken Stereo-DAC. Das Gerät verfügt über zwei Paare analoger Ausgangspins (OUTxP und OUTxM), die durch Einstellen der Pins MD4 und MD5 im Single-Ended- oder Differential-Eingangsmodus konfiguriert werden können. Die Eingangsquelle für diese Kanäle ist die TDM/I2S/LJ-Schnittstelle. Die folgende Tabelle zeigt die mit den Pins MD4 und MD5 verfügbaren Konfigurationsmodi für den Analogausgang.

MD5	MD4	ANALOGE OUTPUT KONFIGURATION
Low	Low	Differential Output; Line-out only
Low	High	Differential Output; Receiver/Headphone load or Line-out
High	Low	Single-ended output; Line-out only
High	High	Pseudo differential output with external common-mode sense; Headphone load only
